幾個(gè)碳化鎢涂層體系
2015-3-11 7:09:48 點(diǎn)擊：
摘要： 碳化鎢涂層具有良好的耐磨性及較高的屈服強(qiáng)度，碳化鎢涂層變形能力較好。碳化鎢涂層的導(dǎo)熱性好，有較低的熱膨脹系數(shù)，在常溫下具有很好的抗腐蝕和抗氧化性能，良好的電阻，很高的抗彎強(qiáng)度。碳化鎢的這些優(yōu)良性能都滿足了以它為主要成分的作為碳化鎢涂層基體的基本要求。

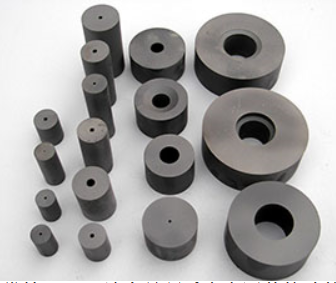

圖（1）碳化鎢零件
碳化鎢涂層主要包含以下幾個(gè)體系：
①WC-Co系；
②WC- Tic- Co系；
③WC- TiC- -TaC(NbC)-Co系；
④WC- TiC- -TaC(NbC)-Ti(c,n) -Co系；
⑤Tic(N)基硬質(zhì)合金。

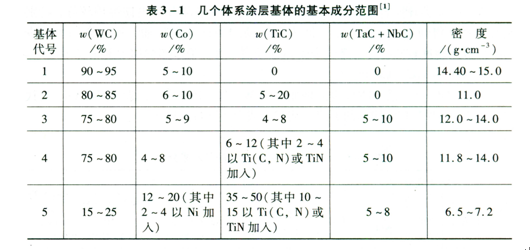

圖（2）幾個(gè)體系碳化鎢涂層基體的基本成分范圍
1 WC-Co系
WC-Co系合金由WC和Co組成，基體的硬質(zhì)相是WC,黏結(jié)相是Co，其代號(hào)為YG。相當(dāng)于ISO標(biāo)準(zhǔn)的K類，合金的基本特性見表3-2。
WC-Co類碳化鎢有較高的抗彎強(qiáng)度和沖擊韌性，可減少切削時(shí)的崩刃，主要用于加工鑄鐵、有色金屬和非金屬材料。在加工脆性材料時(shí)，切屑呈崩碎塊粒，能承受對(duì)刀具的沖擊，切削力和切削熱都集中在刀尖附近。合金導(dǎo)熱性很好，有利于切削熱從刀尖散出，從而降低切削溫度，避免刀尖過熱軟化。WC-Co系合金的耐熱性雖然較差，但切削鑄鐵時(shí)的切削溫度比加工鋼時(shí)低得多，從而低于產(chǎn)生顯著擴(kuò)散的溫度，可加工鑄鐵。另外，WC-Co類合金的磨加工性較好，可以磨出銳利的刃口，適合加工有色金屬材料。
WC-Co碳化鎢中含鈷量較多時(shí)，其抗彎強(qiáng)度及沖擊靭性均較好，特別是疲勞強(qiáng)度得到提高，適于在受沖擊和振動(dòng)的條件下作粗加工用。含鈷量較少時(shí)，合金的硬度較高，其耐磨性和耐熱性較高，適合于作連續(xù)切削的精加工用。
碳化鎢涂層可以很好的結(jié)合基體，形成碳化鎢涂層，是一種高硬度涂層，可以大量的應(yīng)用在磨損區(qū)域。
- 上一篇：碳化鎢粉末的性質(zhì)及用途 [2016/8/17]
- 下一篇：超音速噴涂碳化鎢涂層 [2015/1/26]
