久久加勒比_福利在线观看_亚洲激情视频_亚洲免费婷婷_免费观看一级视频_国产乱轮

平常講到的鋰電池材料主要是指正極材料、正極原料，鋰電池材料生產(chǎn)設(shè)備上磨損較大的地方分為異形件、混料機(jī)內(nèi)壁、槳葉、刀片、螺旋、粉碎機(jī)裝置。鋰電池材料生產(chǎn)廠家為了隔離金屬異物，在生產(chǎn)設(shè)備表面與物料接觸的部分制作涂層保護(hù)。耐磨損、耐高溫、非金屬材質(zhì)三個(gè)要素，碳化鎢涂層是滿足的，所以現(xiàn)在多數(shù)鋰電池材料生產(chǎn)過程中磨損較大的部位都使用碳化鎢涂層噴涂保護(hù)。

圖（1）鋰電正極材料磁性物質(zhì)超標(biāo)后自放電高溫自燃
因?yàn)殇囯姵夭牧蠈?duì)于隔離金屬異物要求非常高，有些廠家的采購(gòu)甚至要求磁性異物PPB數(shù)值低于10個(gè)以內(nèi)，而很多鋰電池材料生產(chǎn)廠家只能達(dá)到50個(gè)PPB以內(nèi)的標(biāo)準(zhǔn)，產(chǎn)品品質(zhì)決定了市場(chǎng)銷路，所以在降低磁性異物數(shù)值的道路上只能精益求精。因?yàn)橥繉酉旅婢褪窃O(shè)備固有材質(zhì)，設(shè)備固有材質(zhì)大部分都是不銹鋼，不銹鋼70%都是鐵還有其他金屬成分。一旦涂層磨損/腐蝕掉，物料就直接接觸和磨損設(shè)備表面，造成金屬成分進(jìn)入物料中，產(chǎn)品的PPB值將會(huì)大幅度提升。所以鋰電池材料生產(chǎn)設(shè)備的碳化鎢涂層能夠使用多久？應(yīng)該多久修復(fù)一次？是眾多生產(chǎn)鋰電池材料的廠家設(shè)備部經(jīng)理重點(diǎn)關(guān)注的。

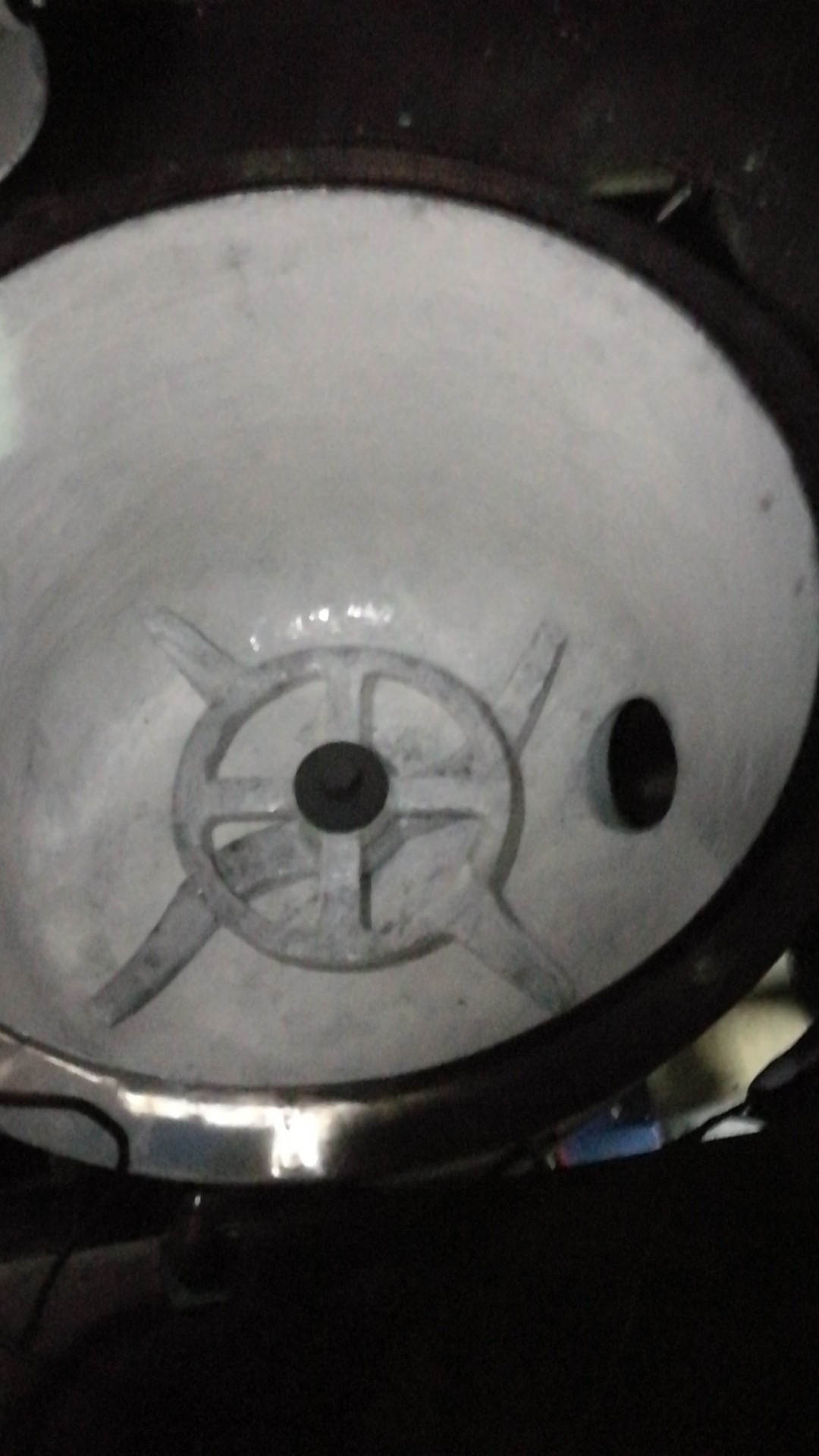

圖（2）鋰電池材料高速混料機(jī)內(nèi)的碳化鎢涂層使用壽命一般在3個(gè)月左右
  碳化鎢涂層在鋰電池材料生產(chǎn)設(shè)備上能夠使用多久？回答這個(gè)問題先來了解下碳化鎢。碳化鎢粉的生產(chǎn)是由碳原子嵌入鎢金屬晶格的間隙，并不破壞原有金屬的晶格，形成間隙固溶體，因此也稱填隙（或插入）化合物，碳化鎢維氏硬度值HV1100，厚度0.1mm-0.3mm，熔點(diǎn)2870℃, 沸點(diǎn)6000℃。而碳化鎢涂層持續(xù)高溫環(huán)境下使用，溫度要求在500度以內(nèi)，否則會(huì)大大減弱耐磨性能，涂層會(huì)因?yàn)楦邿岘h(huán)境下的沖刷磨損而被快速剝離脫落。
 碳化鎢涂層在鋰電池材料生產(chǎn)設(shè)備上能夠使用多久？我們還要了解下碳化鎢涂層具體應(yīng)用在哪些鋰電池生產(chǎn)設(shè)備及其使用環(huán)境情況。鋰電池材料具體分為：正極原料、正極材料。正極材料包含錳酸鋰、磷酸鐵鋰、鈷酸鋰、三元材料。正極原料分為：碳酸鋰、氫氧化鋰、氧化鈷、四氧化三鈷、前驅(qū)體等。而這些鋰電池材料生產(chǎn)所使用的設(shè)備環(huán)境：溫度分為常溫、60-100℃、高溫400-1000℃；酸堿腐蝕在碳酸鋰生產(chǎn)工藝上硫酸，氫氟酸常見、四氧化三鈷生產(chǎn)工藝上有離心機(jī)的氯離子堿類腐蝕；磨損方面正極材料和正極原料都存在不同程度磨損，尤其以混料機(jī)及內(nèi)壁和葉片及粉碎機(jī)磨損較大。碳化鎢涂層在耐超高溫和酸堿腐蝕方面不具有優(yōu)勢(shì)，在粉碎機(jī)、混料機(jī)、料倉(cāng)及輸送攪拌和攪拌螺旋、葉片刀片槳葉這些設(shè)備上面可以使用。

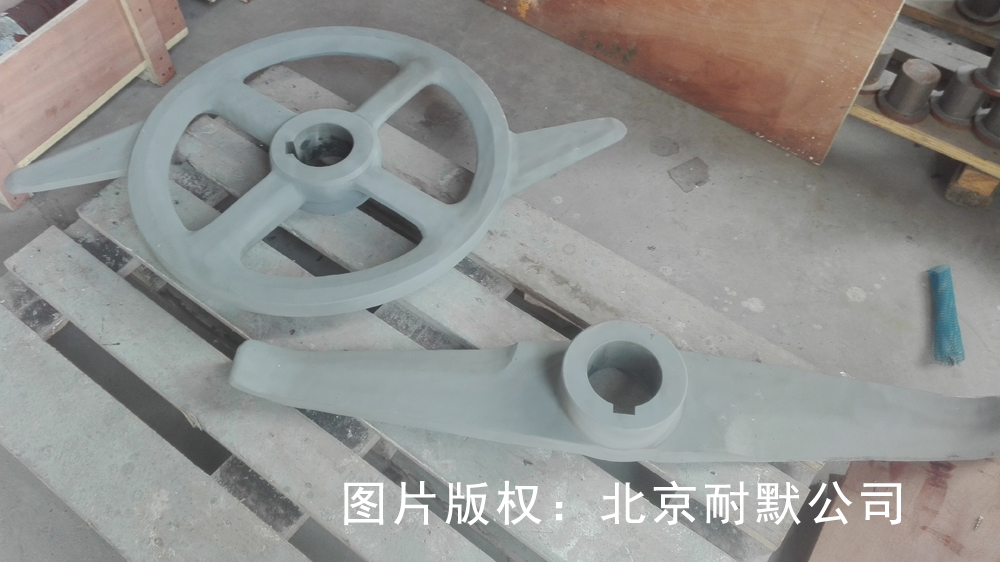

圖（2）正極材料混料葉片磨損較快，也是磁性物質(zhì)的主要來源，此圖葉片表面剛噴涂完碳化鎢涂層
碳化鎢涂層在鋰電池材料生產(chǎn)設(shè)備上能夠使用多久？現(xiàn)在回答下這個(gè)問題，碳化鎢涂層國(guó)內(nèi)外工藝相差較大，國(guó)內(nèi)碳化鎢涂層在鋰電池材料生產(chǎn)設(shè)備上能夠用3個(gè)月到一年左右。國(guó)外碳化鎢涂層在鋰電池材料生產(chǎn)設(shè)備屬于配套進(jìn)口過來能夠使用在1年到3年之間。

需要設(shè)備部經(jīng)理特別關(guān)注的是，因?yàn)殇囯姵厣�產(chǎn)設(shè)備的磨損程度體現(xiàn)在設(shè)備上面不是均勻磨損的，比如槳葉和刀片、螺旋軸是磨損較大的，還有混料機(jī)的某一部分筒壁或者筒壁底端。整個(gè)設(shè)備面積是5個(gè)平方，在磨損較大的部位0.1個(gè)平方上碳化鎢涂層被磨損脫落“一干二凈”，但是其他4.9個(gè)平方的涂層貌似“毫發(fā)未傷”。這個(gè)時(shí)候已經(jīng)實(shí)實(shí)在在影響了電池材料的品質(zhì)，如果停產(chǎn)去噴涂碳化鎢涂層周期大概要20天左右。如果不修復(fù)涂層只依靠后期電除鐵器的話，可以除掉部分金屬異物勉強(qiáng)達(dá)標(biāo)出貨要求，但是偶爾會(huì)出現(xiàn)超標(biāo)現(xiàn)象。

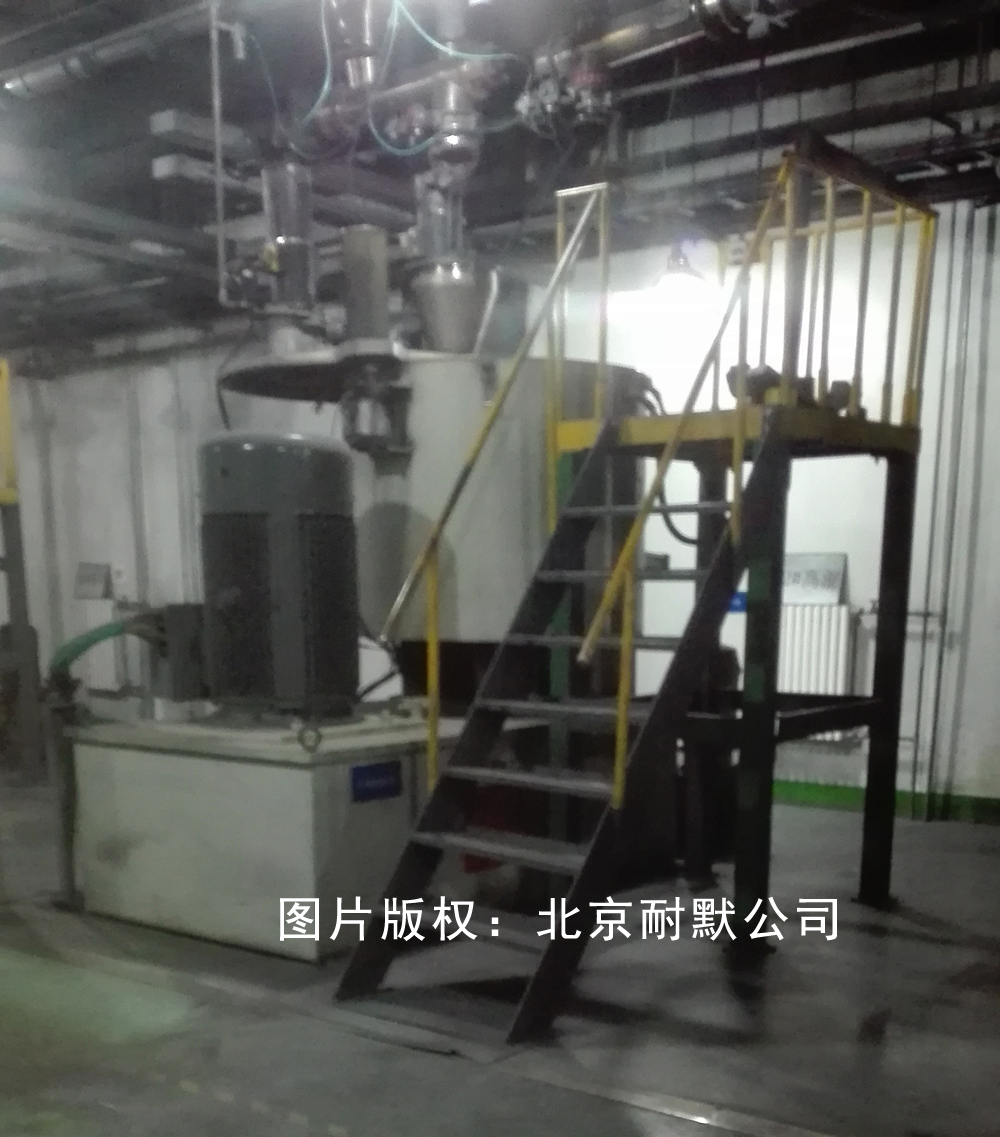

圖（4）KN1000納米陶瓷涂層材料使用壽命是碳化鎢涂層的10倍左右

修復(fù)噴涂碳化鎢涂層會(huì)嚴(yán)重耽誤生產(chǎn)進(jìn)展，不施工則存在被采購(gòu)商退貨的風(fēng)險(xiǎn)。這種情況下北京耐默公司強(qiáng)烈推薦納米涂層，納米涂層是我司針對(duì)鋰電池材料生產(chǎn)設(shè)備使用環(huán)境溫度、磨損腐蝕、非金屬材質(zhì)要求，經(jīng)過多年潛心研究制作出來的一種涂層型號(hào)KN1000。KN1000納米涂層具有耐高溫，抗磨損，非金屬成分三大優(yōu)勢(shì)滿足鋰電池材料生產(chǎn)要求。同時(shí)納米涂層耐磨周期是碳化鎢涂層的5-10倍，而且能夠現(xiàn)場(chǎng)施工，施工周期2平/天，大大提高生產(chǎn)效率。鋰電池材料廠家解決磨損問題，歡迎與我司進(jìn)行技術(shù)交流。
