碳化鎢涂層的制備方法：

碳化鎢涂層采用HVOF噴涂鈷基碳化鎢合金粉末或鎳基炭化鎢合金粉末還有鉻基炭化鎢合金粉末硬度可以達(dá)到HV1200耐高溫850度,使閥門(mén)零部件,耐磨損、耐腐蝕、耐高溫、抗氧化。超過(guò)手工堆焊、渡鉻、滲碳、調(diào)質(zhì)、工藝，可使生產(chǎn)效率提高2倍以上，生產(chǎn)費(fèi)用降低50%以上，使用壽命可延長(zhǎng)數(shù)十倍。

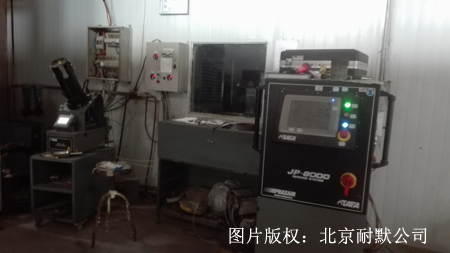

圖（1）JP8000是從國(guó)外引進(jìn)的碳化鎢涂層設(shè)備

碳化鎢涂層微觀(guān)結(jié)構(gòu)：
在碳化鎢涂層中，碳原子嵌入鎢金屬晶格的間隙，并不破壞原有金屬的晶格，形成填隙固溶體，因此也稱(chēng)填隙（或插入）化合物。碳化鎢可由鎢和碳的混合物高溫加熱制得，氫氣或烴類(lèi)的存在能加速反應(yīng)的進(jìn)行。若用鎢的含氧化合物進(jìn)行制備，產(chǎn)品最終必須在1500℃進(jìn)行真空處理, 以除去碳氧化合物。碳化鎢宜在高溫下進(jìn)行機(jī)械加工，可制作切削工具、窯爐的結(jié)構(gòu)材料、噴氣發(fā)動(dòng)機(jī)、燃?xì)廨啓C(jī)、噴嘴等。

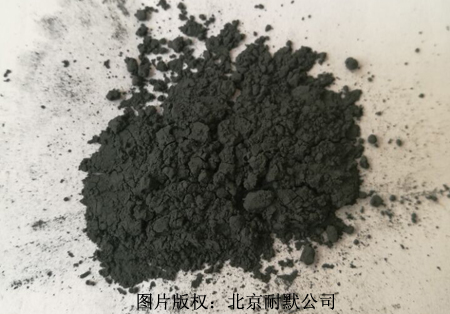

圖（2）超細(xì)碳化鎢粉用于噴涂碳化鎢涂層

碳化鎢涂層的特性：

 鎢與碳的另一個(gè)化合物為碳化二鎢，化學(xué)式為 W2C，熔點(diǎn)為2860℃，沸點(diǎn)6000℃,相對(duì)密度17.15。其性質(zhì)、制法、用途同碳化鎢。

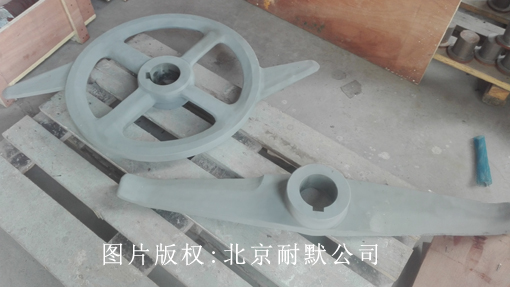

圖（3）噴涂碳化鎢涂層后的高速混合器葉片

噴涂涂層的應(yīng)用：

 碳化鎢涂層噴涂零部件實(shí)例：閘板、閥座、閥心、柱塞、球體、法蘭、閥桿

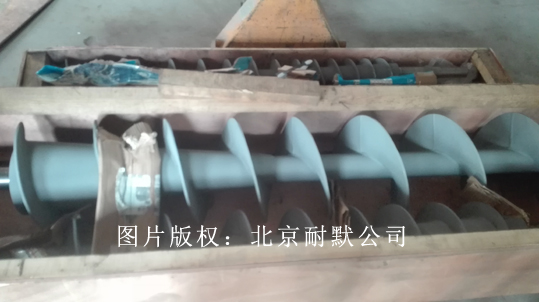

圖（4）油泥輸送螺旋噴涂碳化鎢涂層后壽命提高到原來(lái)的10倍

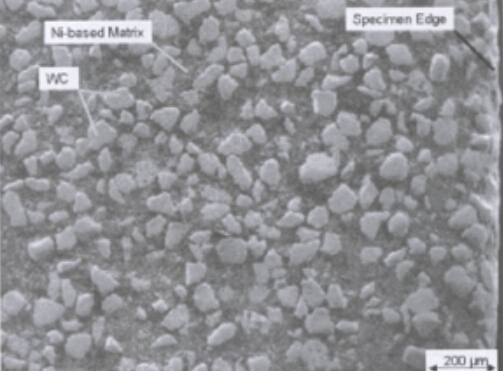

圖（5）碳化鎢涂層的微觀(guān)結(jié)構(gòu)

碳化鎢涂層技術(shù)參數(shù)
涂層硬度：HV  1000~1300
結(jié)合強(qiáng)度：≤70MPa
孔隙率：3%~15%
噴涂態(tài)Ra：3.8~11.5μm
磨削態(tài)Ra：0.2~0.4μm
研磨態(tài)Ra：0.05~0.1μm
適宜厚度：0.1mm~0.5mm
適用溫度：≤350℃（也可以定制高溫碳化鎢涂層）
耐腐蝕性：耐酸、堿的腐蝕一般（封孔）
